用Filter solutions，ADS，AWR分辨设计滤波器看差异

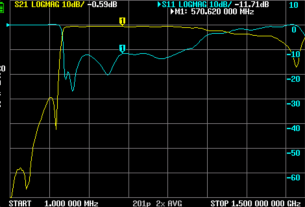

今天学习设计一个200Mhz滤波器，因为之前实测到一个11阶的切比雪夫I型滤波器，200Mhz，在400Mhz时看到衰减大约-70db以上。

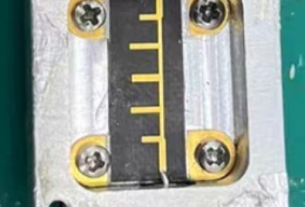

今天想仿真，然后拆掉原来器件重新焊接，利用板子复现它。

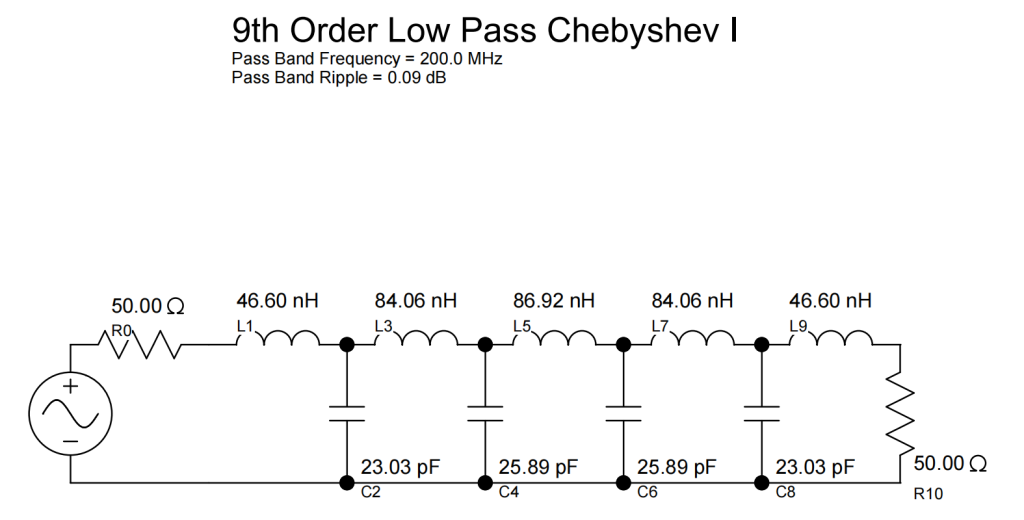

filter solutions

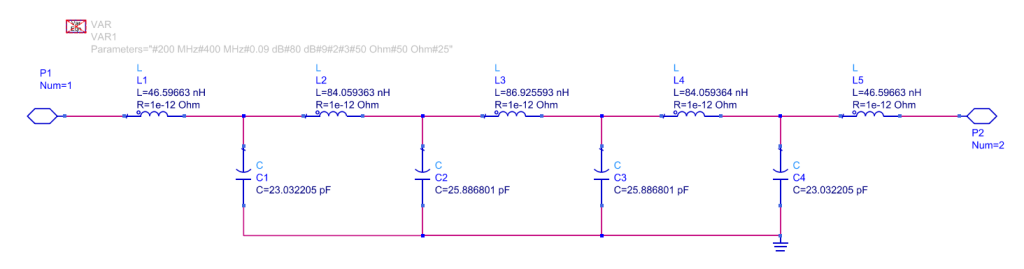

ads，看参数和filter solutions值一样。后者只是做了四舍五入。

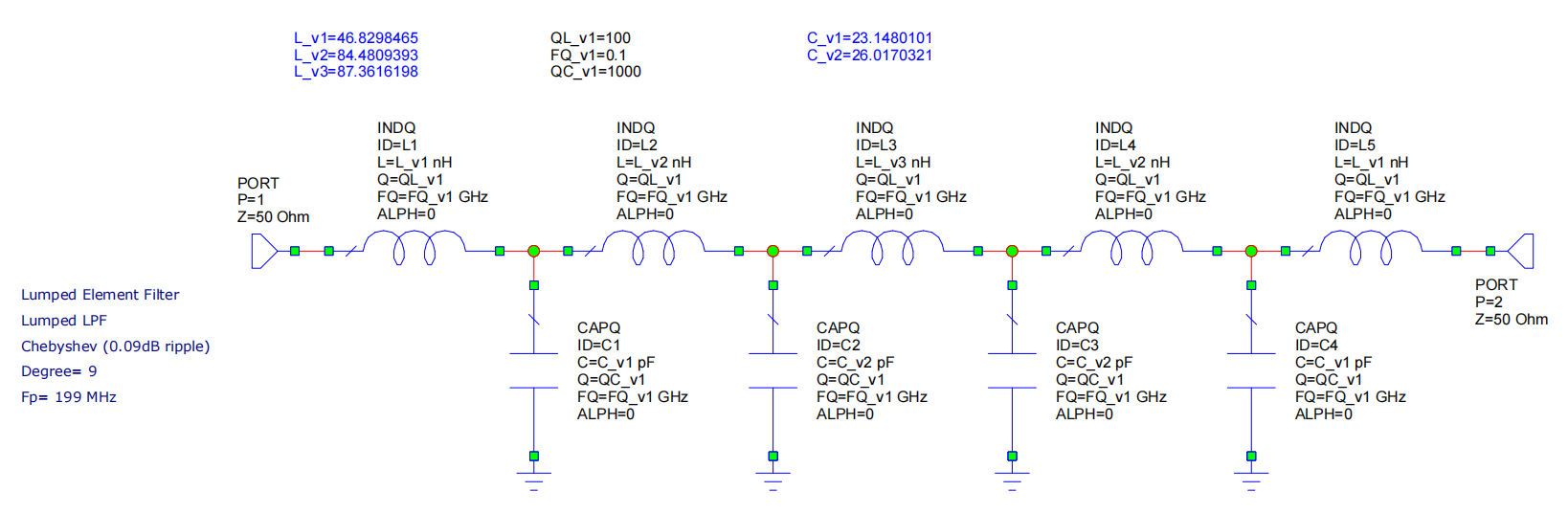

awr（cst）设计的也差不多，只是计算值有一点点差异。
