我们在制作切比雪夫I型和椭圆函数滤波器时，首次制作样品时，这个电容当然是可以很容易得到较为准确的值，就算是贴片电容，我们可以用电容测试仪测量，精确到1pf是可以的。而且可以在板子上面在线测试得到准确的值。
但是，这个电感就麻烦了。通常我们按照理论计算工具计算的，比如直径D=10mm，L=10mm，N=12匝。
但是
1）绕好松开，这个拉得不够紧，直径会变大
2）密绕没有拉紧，变成间绕
3）不同线径，不同密绕间绕程度不同，造成分布电容不同。
所以理论和实际绕制出来，根本不知道是多少电感和分布电容。只能用测试的方法才能得到这个LC的组合的频率到底是否正确。这点从网分来测试比较简单。

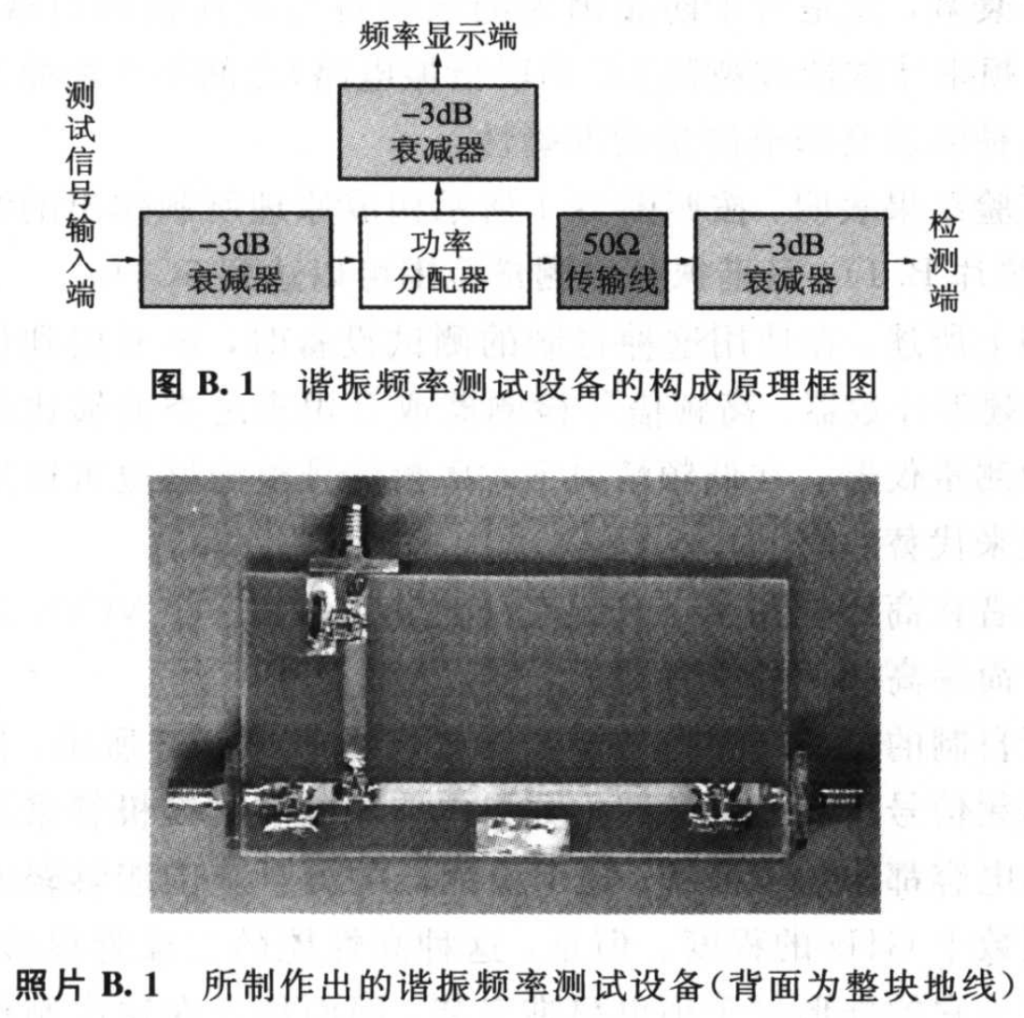

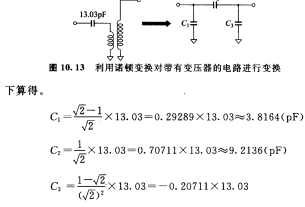

森荣二的书上面有这个例子：
这是针对过去没有网分，所以用频率源扫描+输出电平检测的方式得到谐振点。
现在我们用网分测试。我实验了一下。要想得到准确的谐振频率，我们用以下两个方法：

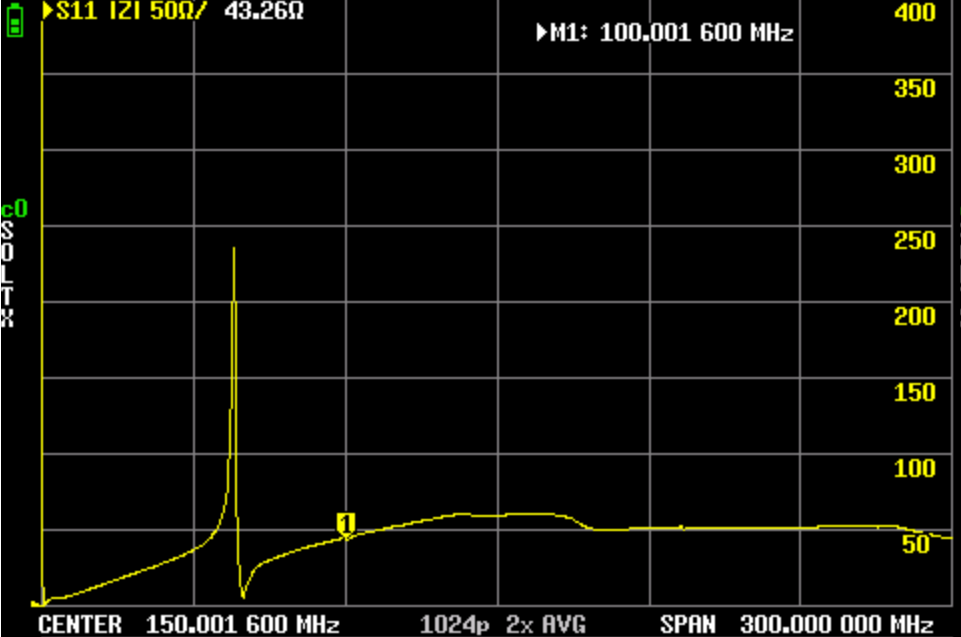

一）并联用s11测试单端。

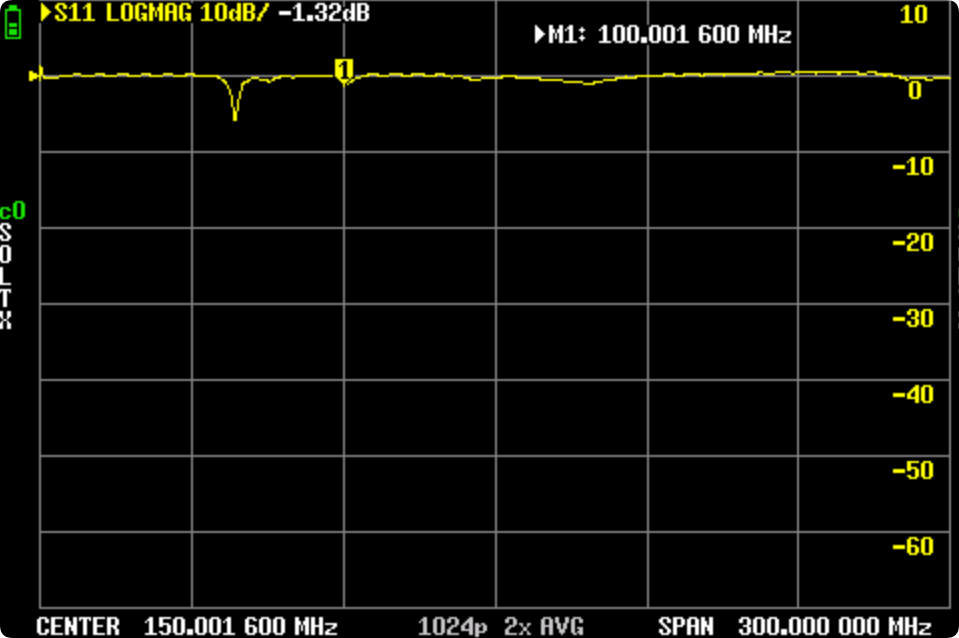

1）对数幅度

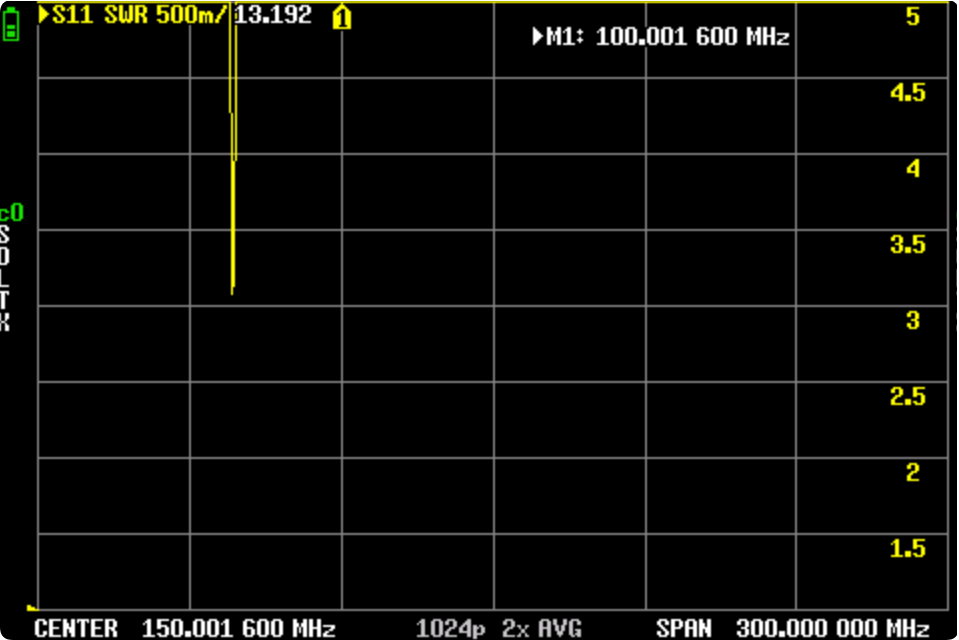

2）SWR

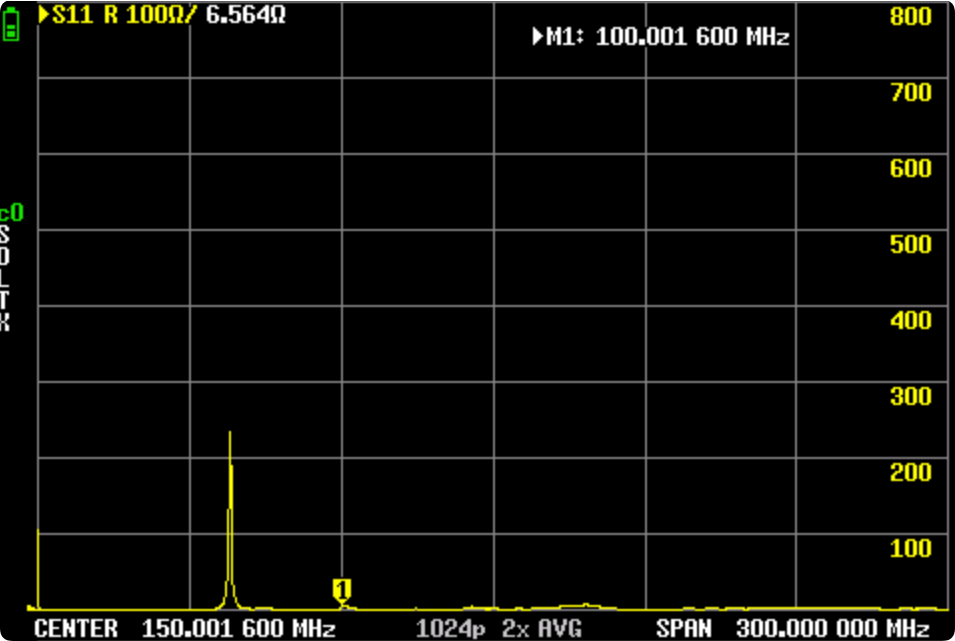

3）实部电阻

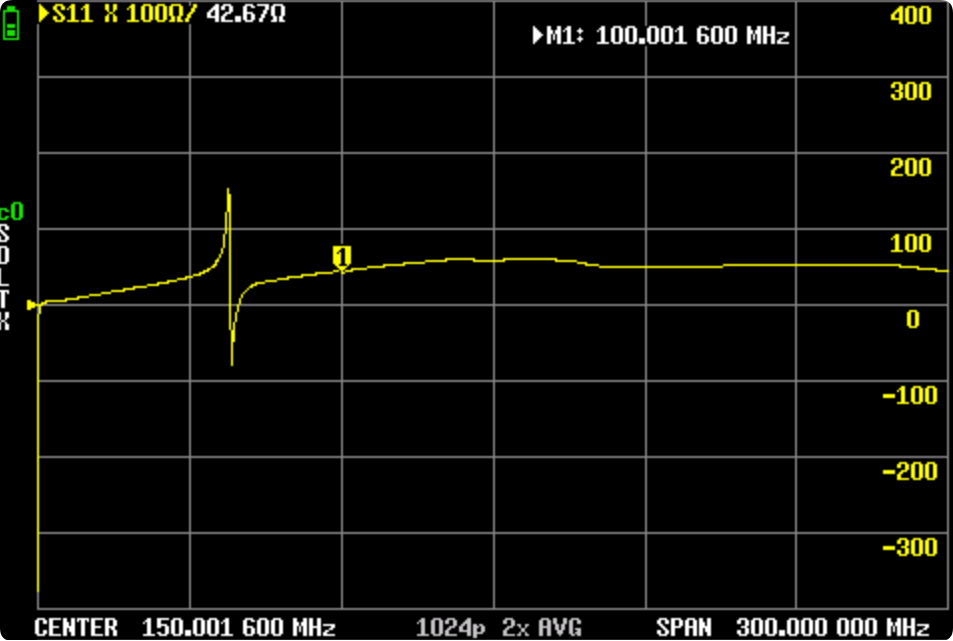

4）电抗X
5）电抗模|Z|

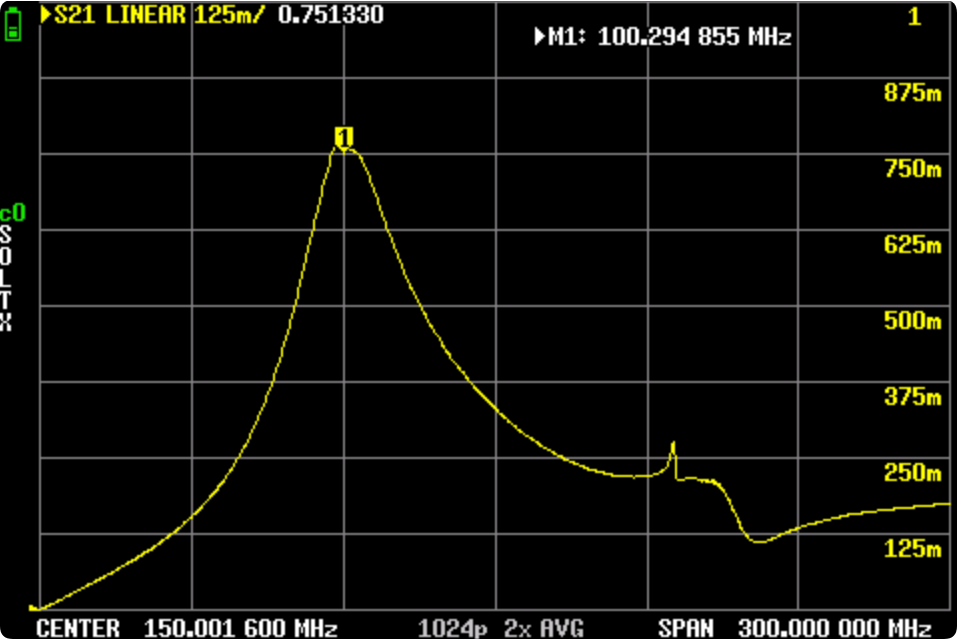

二）串联用s21测试双端。
1）对数幅度
2）线性幅度

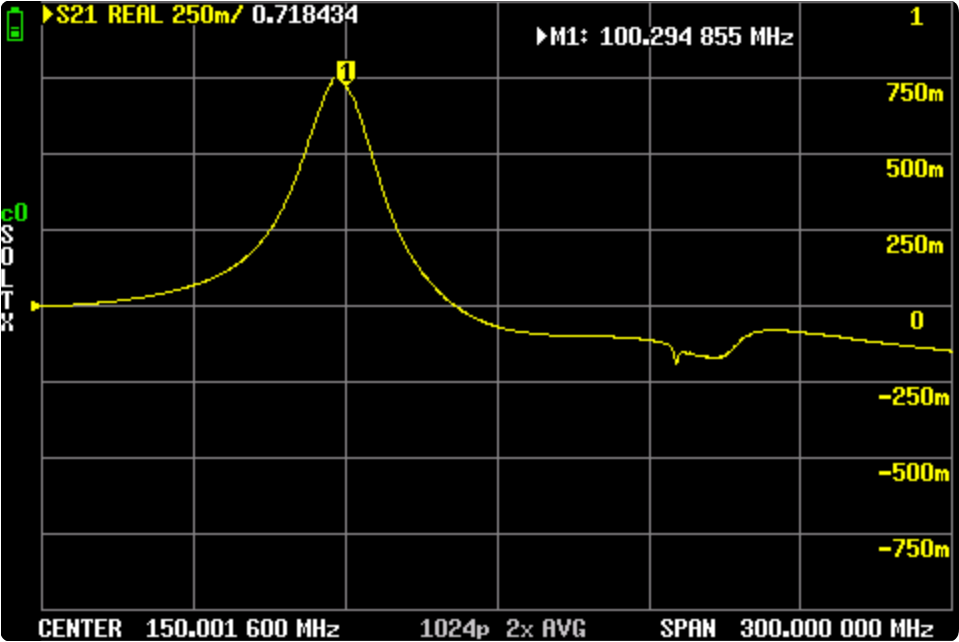

3）实部幅度（real）看起来偏左一些。

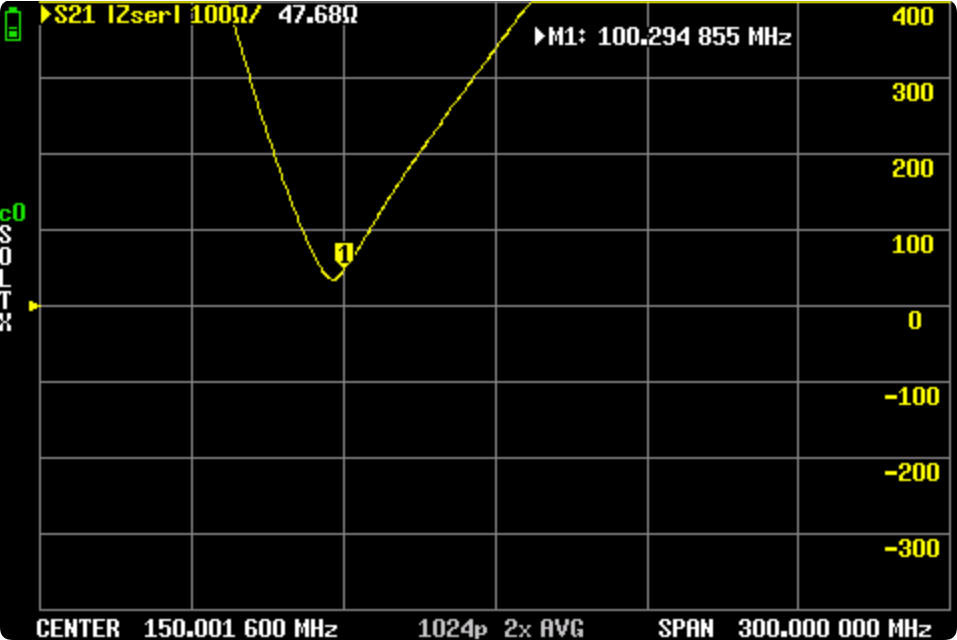

4）并联电抗（series Z），会偏左一些。
如上这几种比较适合监测频率。
可以在测试板上面用实际器件调测，增加电感的匝数或者减少匝数。比如昨天我只做100Mhz这个电感，理论计算11匝，我绕了12匝准备修建，结果，修剪为8匝才满足谐振点，足见这其中的偏差多大。但是：又剪得过多了一点，造成实际调试时，把线圈都压扁了也刚刚调到谐振点，可能还不是最佳的。所以应该多1匝或者1 1/2匝，然后线圈稍微拉开一些是最佳的。
