在一些简单的设计工具如filter solutions中，设计的比较理想，针对的也是一般化的滤波器，没有多少可以设置的地方。
而实际当中，特殊的滤波器，有的参数要求非常严格，比如在转折频率之外很近要达到多少的抑制。或则对高低低通合路器等，对滤波会有特殊的要求。同时，实际的滤波器不可能是理想化的，所以会根据实际的制作经验，分段设计参数，滤波器对分段的参数要求比较特殊时，传统的向导就无法设计了。

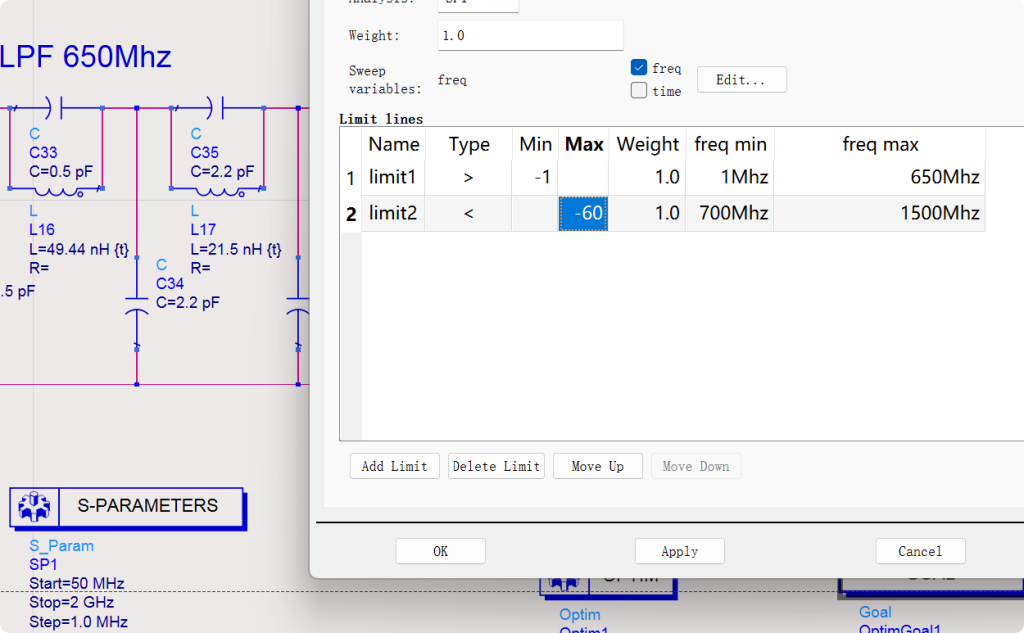

这时。通过熟悉的电路架构，通过OPTIM仿真，就是一个很好的方法。
所以像合路器这样的，会仿真很久。因为它在两个频率交界的地方控制得非常严格，非常陡峭。

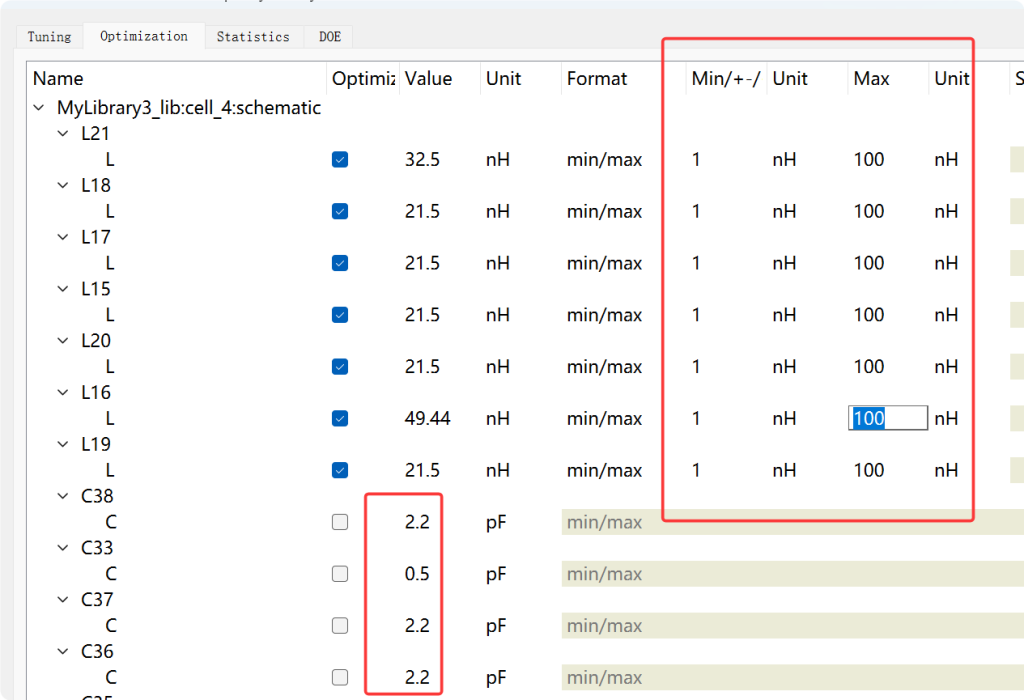

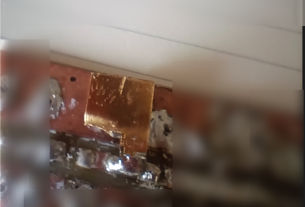

后记，我拿到一个滤波器，别人做好的商品滤波器。它的电容四个0.5pf。其余都是2.2pf。首尾两个电感一致（匝数，直径同，但是会微调），中间5个电感一致（匝数，直径同，但是会微调）。它做到了电容一样。调电感。如果按正常设计，电容是参差不齐的，不方便调试。而且它的s11实测是有保证的。所以我尝试通过优化来达成这样的设计。这样会简化我们大批量生产时材料的一致性。比如调试前，我们的材料就是4个0.5pf，11个2.2pf，两个4匝，5个3匝。线圈的直径一致。这样加快了我们制造。

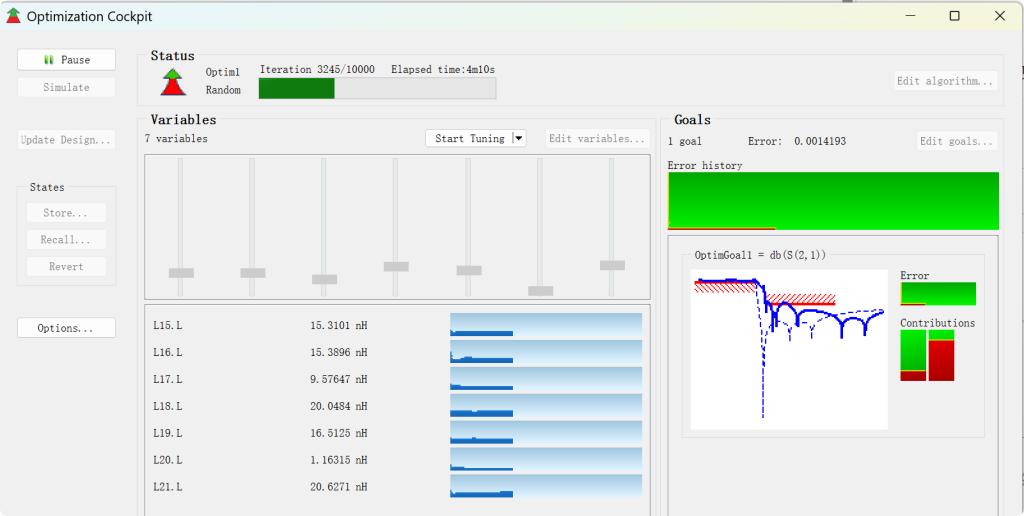

电脑执行需要很久，所以这是人力难于计算的。
正如：工欲善其事，必先利其器。
