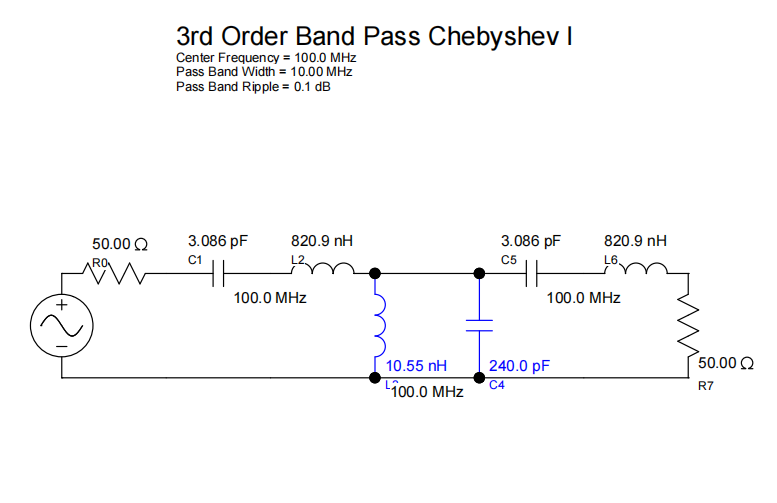

如图所示这个滤波器，理论上是对称的，IN，OUT交换没问题。
我昨天遇到了一个奇怪的问题，调好的曲线，第二天看突然改变了，而且简直改变得有点无缘无故。

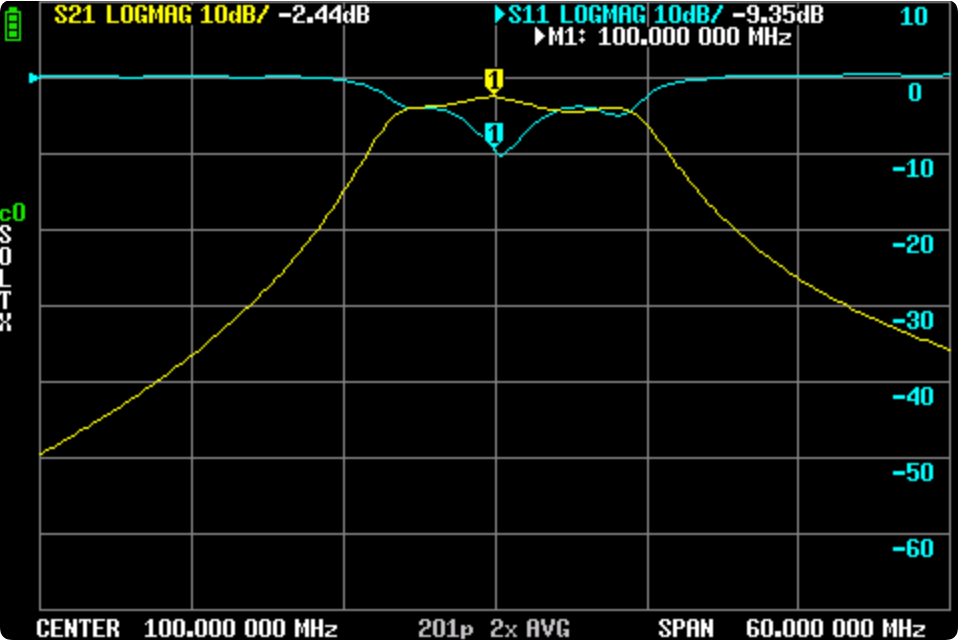

这是调好的，

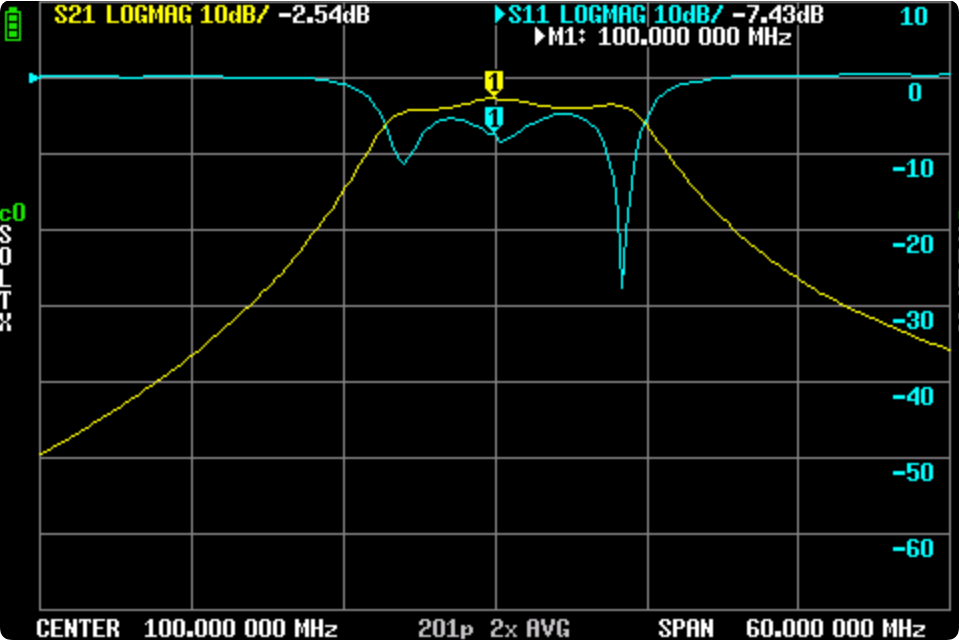

这是第二天看到的。奇怪了都，最初还以为参数跑掉了。结果调换一下，又成了第二张图。
分析：中间并联的LC应该影响不大，主要是左右两个线圈的拉开程度不一样。
上图：s11带宽更宽，IN端是从匝数更多，线匝更紧密的一边入的。（想必电容偏小了一些，虽然谐振都是100Mhz，但是L偏大，匝数多，匝间距小，Q小，Q小是不是造成带宽更宽一些。）当然整体看是串联，但是板子的布局，包括线圈之间的耦合，分布电容电感，都不是绝对对称的。只能说从L较大的这边入时，造成了Q低，带宽较宽的这样的结果。
下图：s11带宽更窄。带宽-5db大约只有5Mhz了。
总结：设计带宽只有5-10Mhz，没有严格要求，因为中间这个L太小，两端的L够大。
我本来是做100Mhz带通，滤除谐波作为纯净信号源这样来用。那这样说的话，其实S11下探更深的高斯，巴特沃斯，也适合，同时，带宽适当可以宽一些，因为谐波是200,300,400这样更高的频率了。这样可能s11能在中心做得更小，也更容易调。现在就算8Mhz带宽，8/100也小于十分之一了。
