之前测试磁棒天线，测试1米环形天线，出现了知识的盲区，不知道怎么测试。

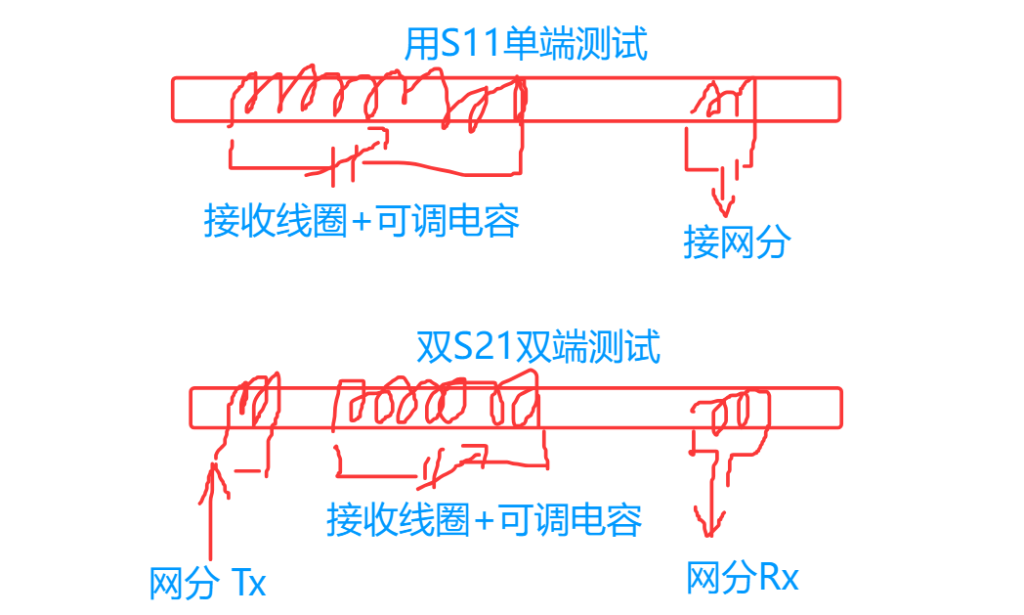

如下，磁棒天线，上图所示。
当现在是低Q宽范围调谐时，在右端接入网分P1口，用s11方式测试。从swr来看，只能看到匹配某个频率点很窄的范围。无法观察到满足整个中波端的曲线。

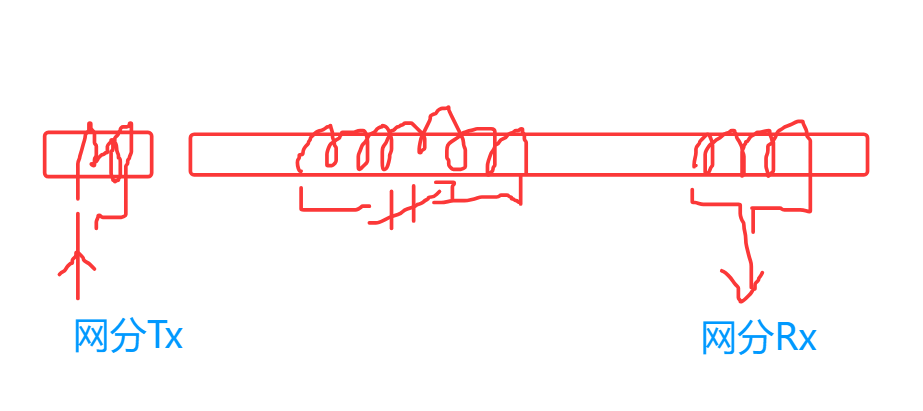

今天突然想到下图的测试方案，
就是在左边用线圈接p1端，送入信号，中间的线圈调谐，右边的线圈接收，如何通过双端测试，必然能得到他的S21曲线，也能得到他的带宽范围。
下图也可以变形为，用另外一个短磁棒，绕N匝，接网分的P1端，送入测试信号。（从有些中波外置天线，耦合信号不是用的中波插头，也不是从拉杆，而是一个短磁棒。放在收音机上方，通过磁棒直接的磁耦合方式传入。）
后续再上一个测试图。
附图：一块外置磁棒天线，送入信号也是用磁棒耦合。
实际测试：

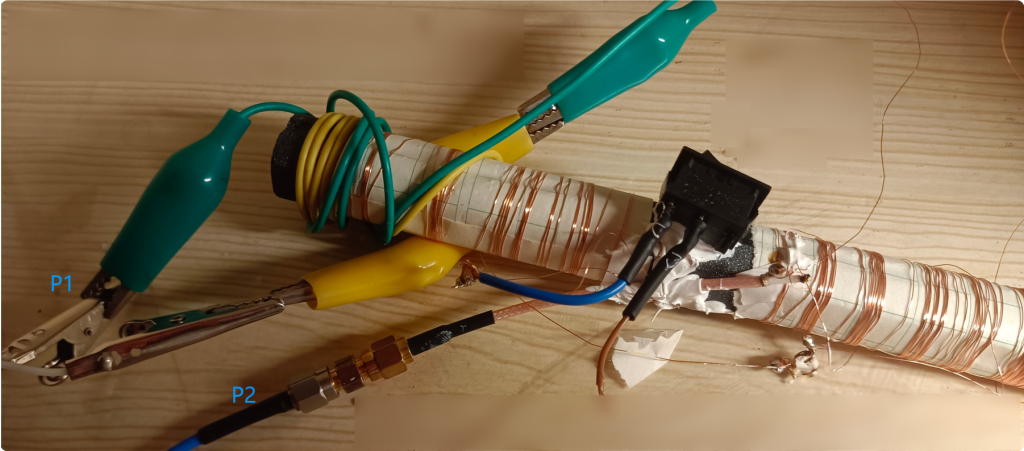

如图，夹子线绕了N匝作为P1的输入。
大线圈谐振，然后耦合给输出大概5-10匝接P2输入。

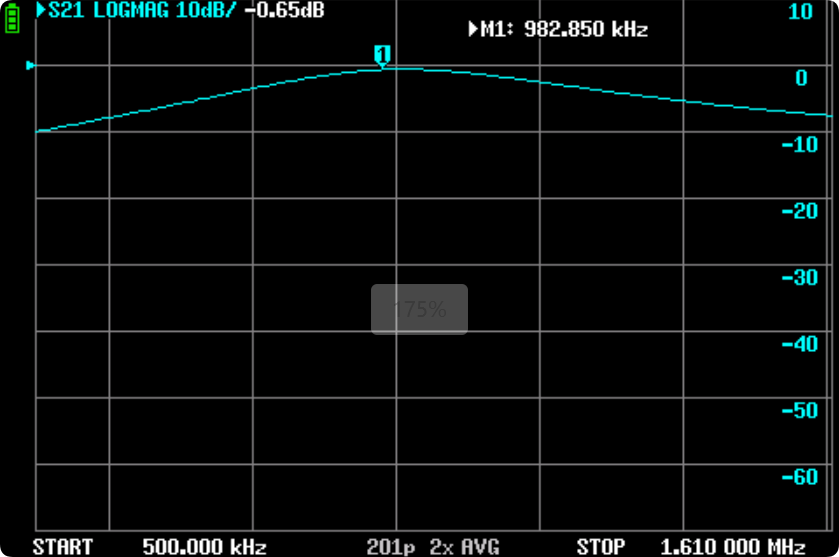

低Q的宽带s21
注，设计的起止频率为-10db。基本达到设计的意图。看来仿真是准的。

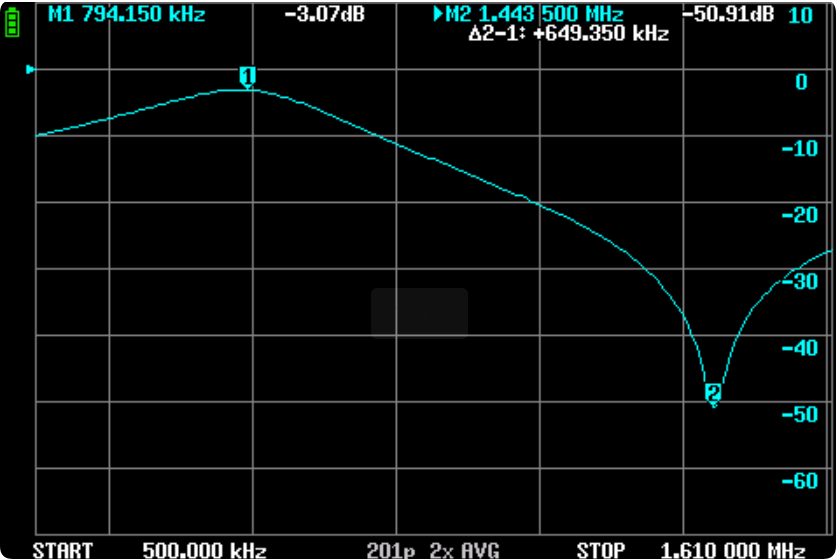

高Q的s21（线圈用中间抽头，左右的抑制就比较大了。这是必须调到某个频率后需要调整谐振电容才能收听到台。）
