拆解几个LC滤波器图片

射频滤波,巴伦

今天拆解了几个LC滤波器。

前面四个应该cable catv用的。

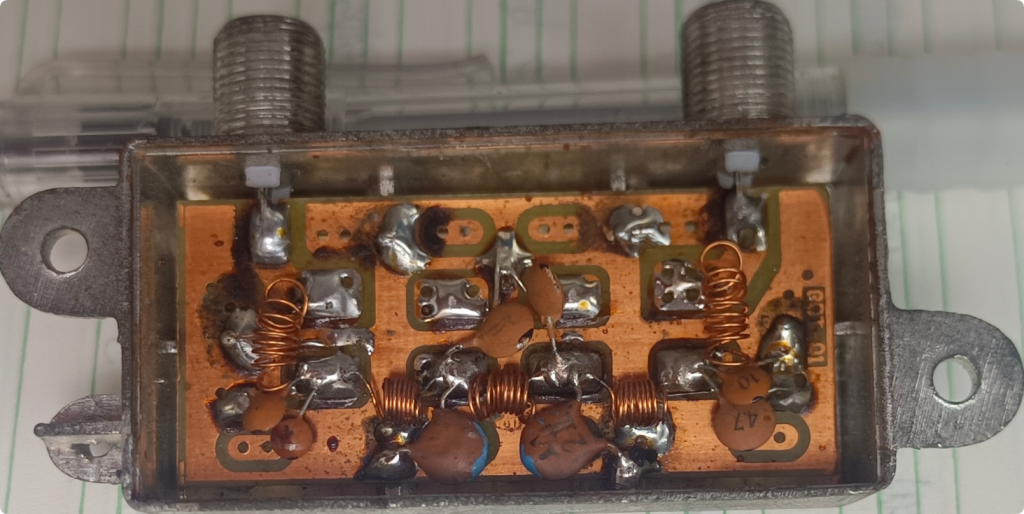

LPF200M,既有调整电容并联,也有调整线圈的松紧。

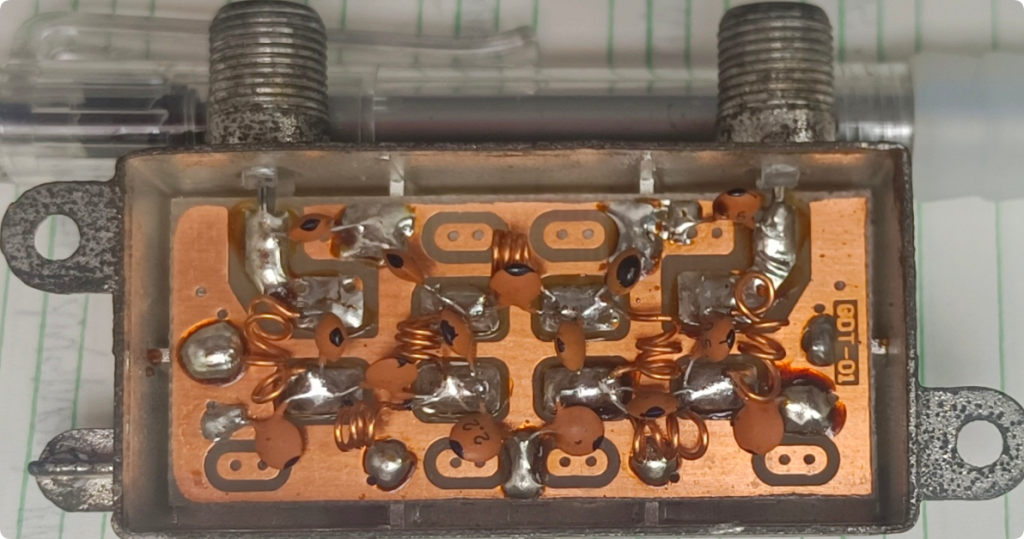

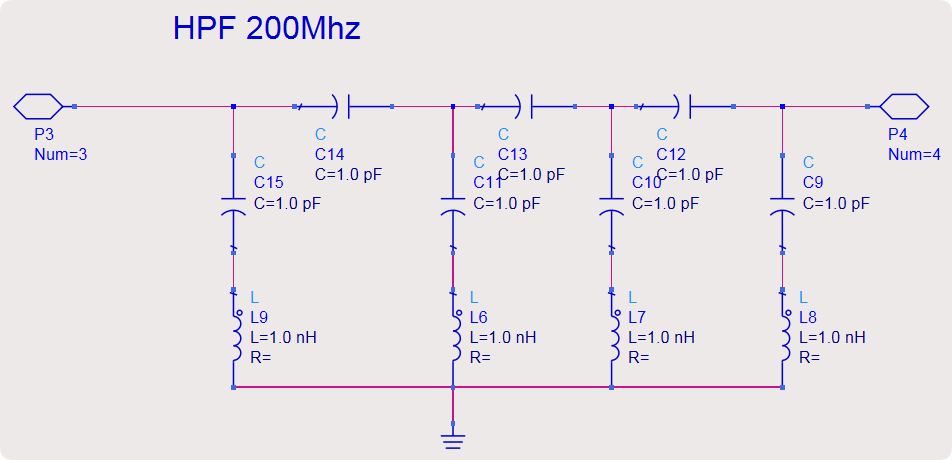

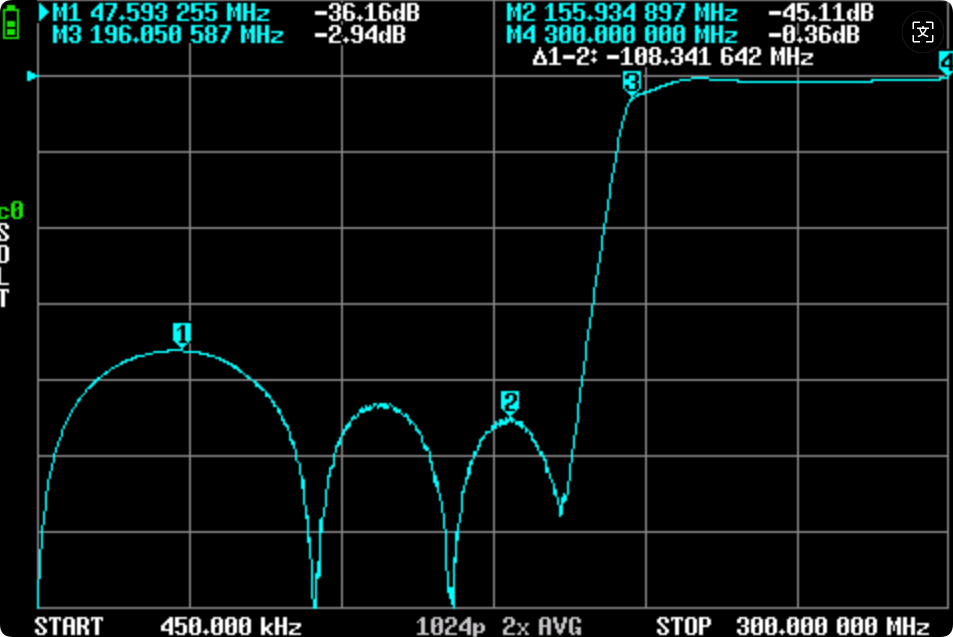

HPF200M,通过调整线圈的松紧。线圈比较粗,调整后很稳定。

**动了线圈测试的,1点有点高了,仅供参考。

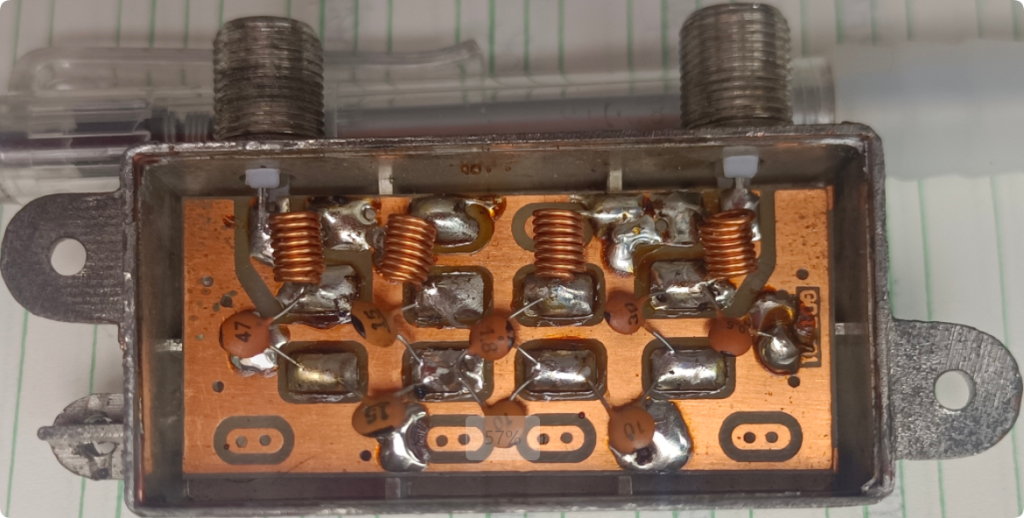

LPF650M,调整线圈松紧。这家选的线圈线径很大,是标准的射频做法(参考电调高频头等,收音机fm线圈等,都是用的粗线)

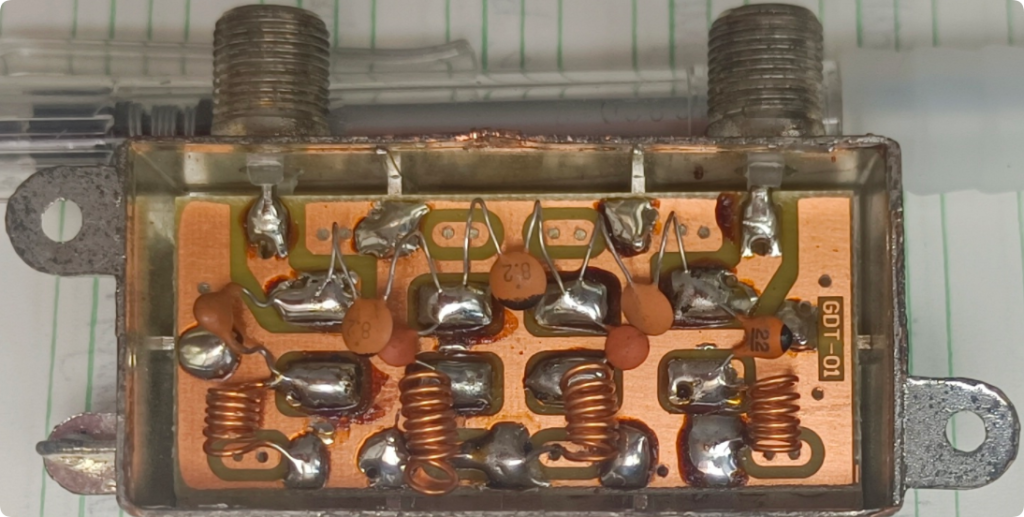

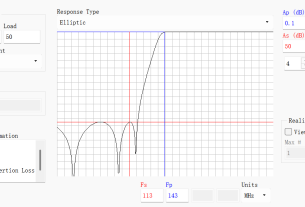

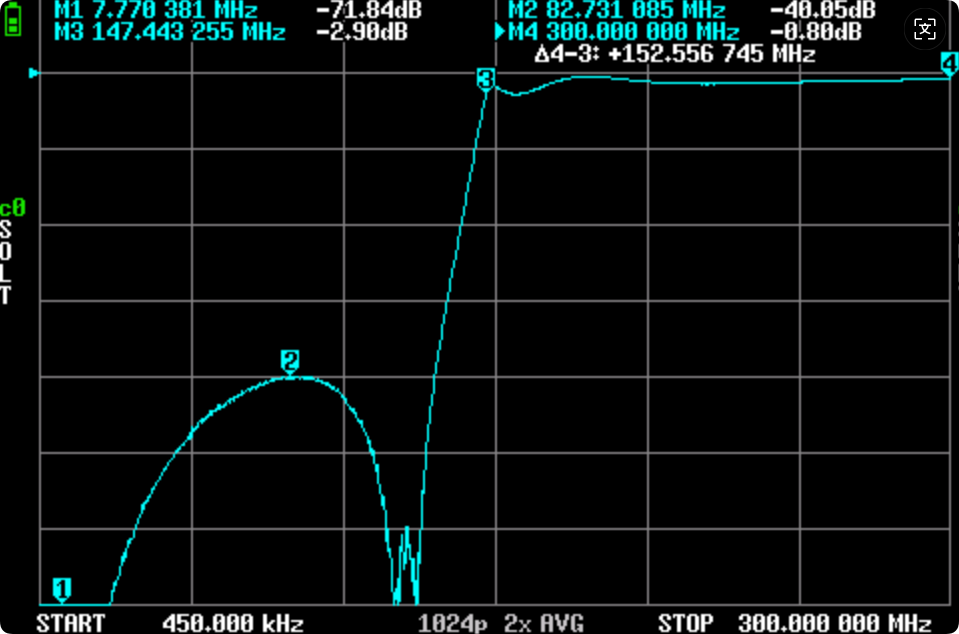

HPF143M,线圈是密绕相等圈数,调的是电容,可以看到有并电容的情况。高通部分也有电容串联的方式。

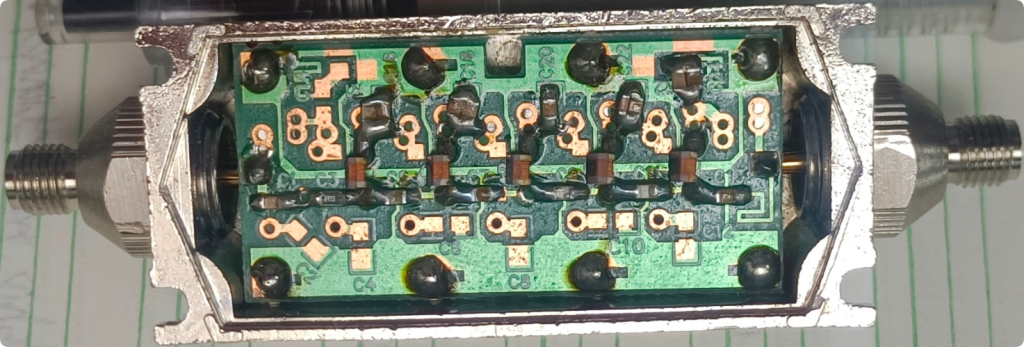

HPF2M,电感是商品电感,上面打了相同颜色的点,是相同的电感量,采用调串联的电容。可以看到有并联电容。

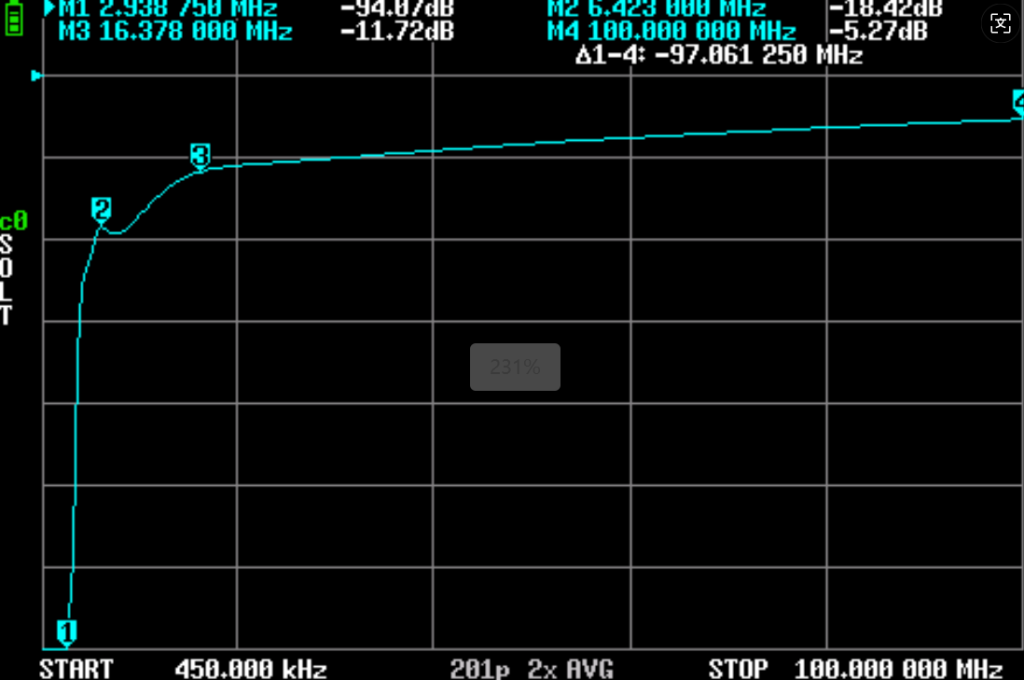

低端对2.5Mhz左右抑制非常大,网分测试到了90db,从器件看,主要是消除工业,开关电源,这个频率段的干扰。

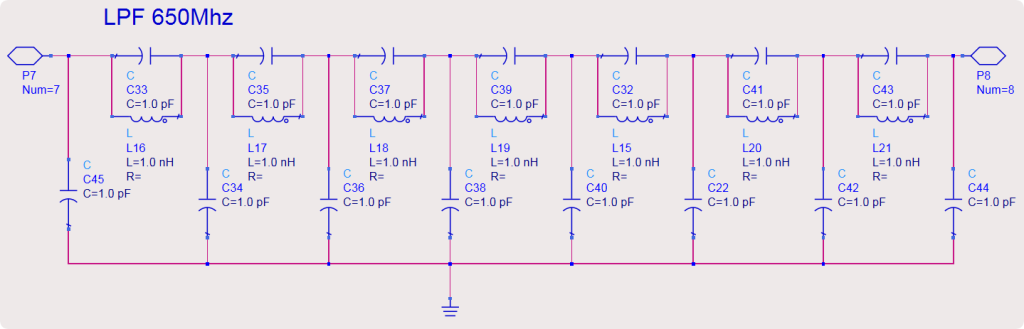

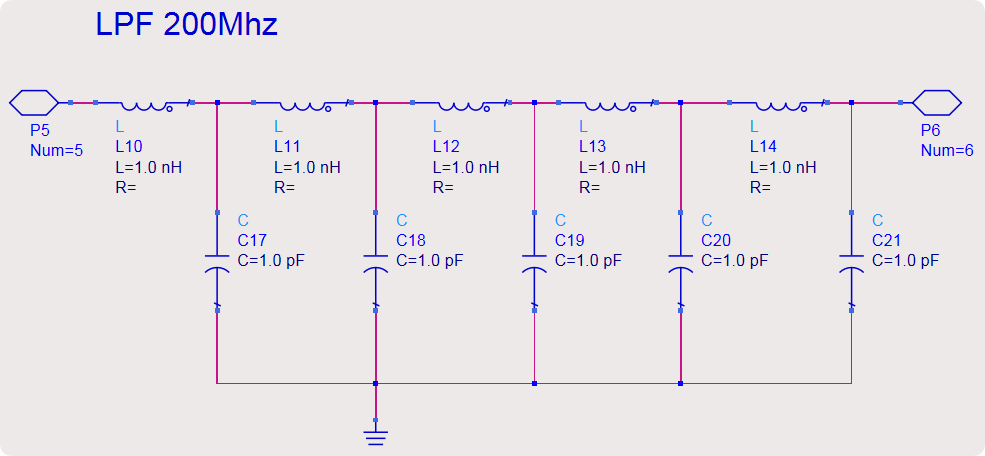

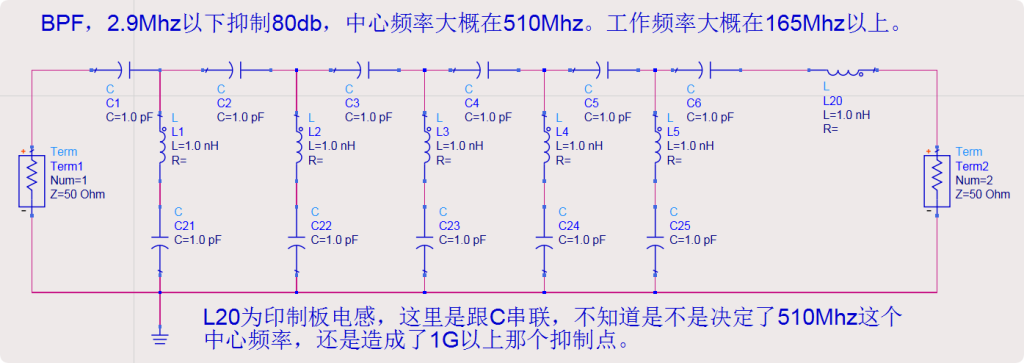

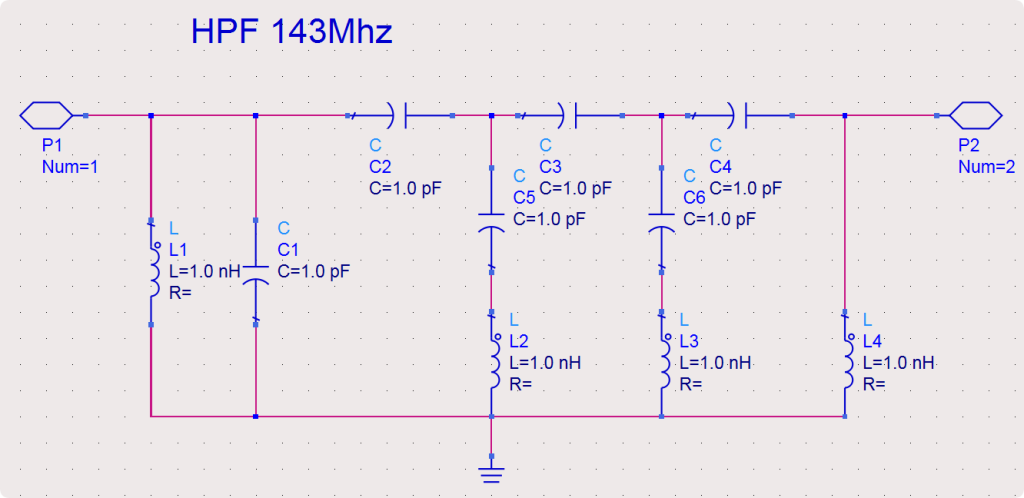

电路图如下(未标识元件值):

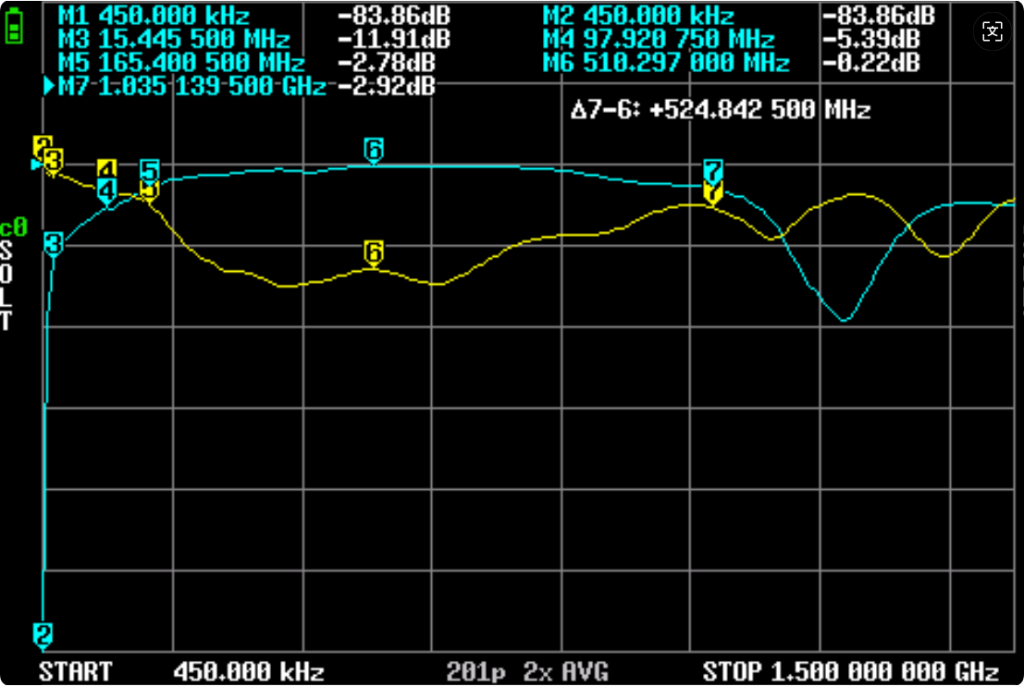

不知道实际使用时这个频率中心在什么频率。510Mhz左右时最好的。

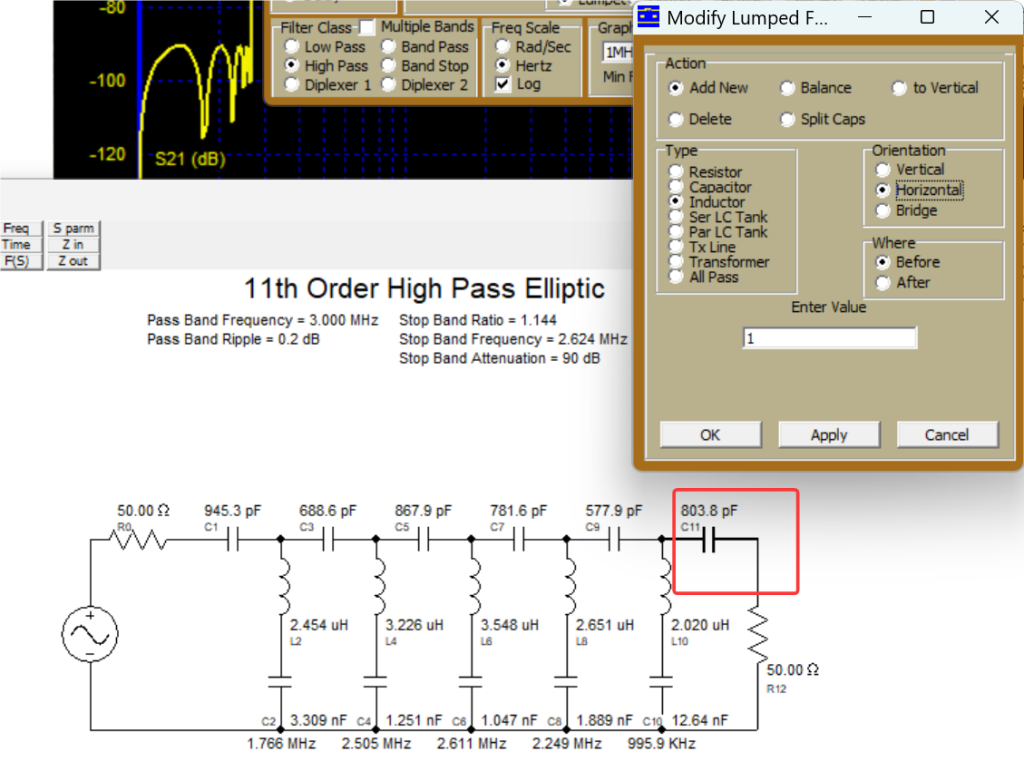

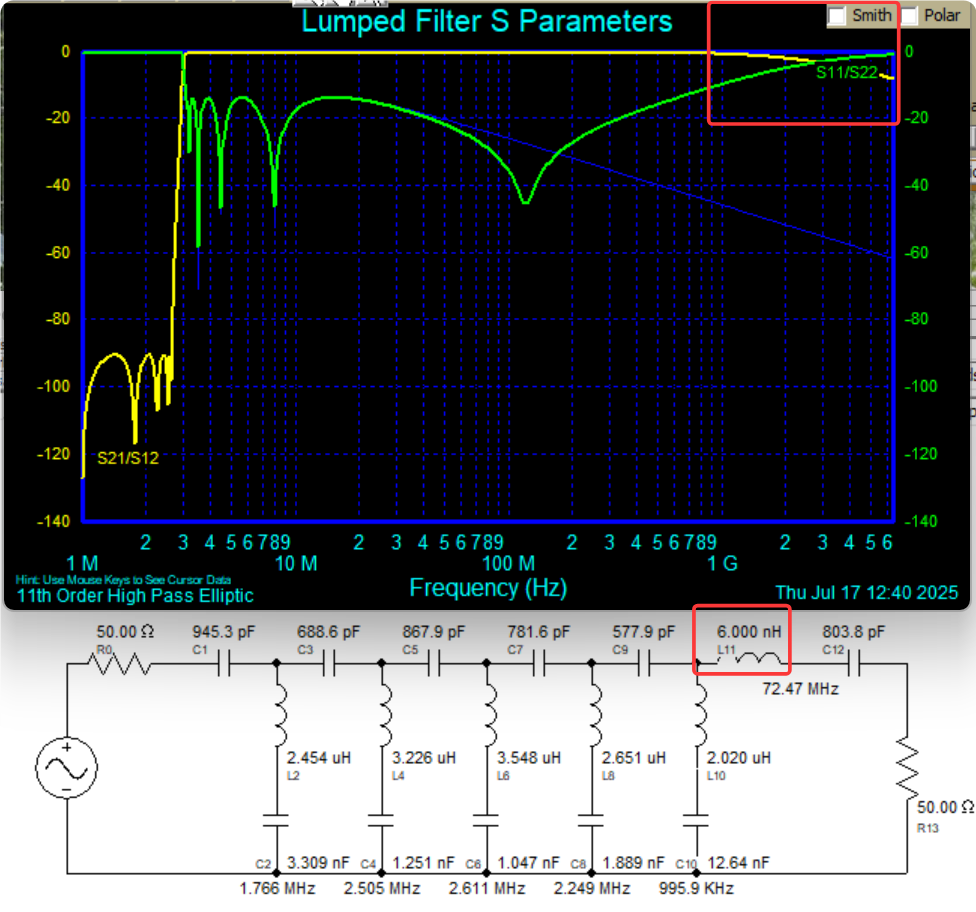

仿真试试:

实际这是一个HPF。主要是抑制3Mhz以上的工业现场干扰信号。仿真是理想的。实际的滤波器,在165Mhz以下的衰减很大,所以3-165Mhz这段就不能用。当然如果有gain无所谓的。体积限制没有采用体积更大的电感。

我们再试试加上一个小电感看看高频端会怎么变化,上图也是理想的,高端很平,实际不可能。因为器件是成品线电感,分布电容非常大。

我们拟合出电路图,并且在c11前面串一个小电感试试。

实际1G以上达到了20db。可能是等效电路和器件谐振共同的作用。

留下照片供自己以后翻看,学习了之后可能拆掉自己重新焊接。
